一、技術背景

   數字圖像相關法（Digital Image Correlation, DIC）是材料科學、航空航天、土木工程等領域研究材料力學性能、分析復雜結構應變的關鍵技術。全局DIC測量因其能提供全場連續變形信息的優勢，適用于大位移、復雜應變以及裂紋擴展等場景。然而，全局DIC計算復雜度高，CPU的單核計算耗時長，存在效率瓶頸。

   二、方法原理

   全局DIC技術，圖像被劃分為多個子區，每個子區對應一個有限元節點。這些子區的數量可能達到數十萬甚至更多，GPU的并行計算能力使得所有子區的計算可以同時進行，從而極大地縮短了處理時間。具體加速步驟如下：1）數據預處理，將圖像數據和子區網格位置信息輸入GPU。2）并行計算，GPU核心同時處理每個子區的有限元節點數據。3）結果輸出，將計算結果返回主機，生成全場位移場和應變場。

   三、實驗驗證

   為驗證GPU加速全局DIC測量實際效果，千眼狼工程師設計了四組實驗，實驗基于4070 GPU 與13790F CPU對比，涵蓋四大典型場景：

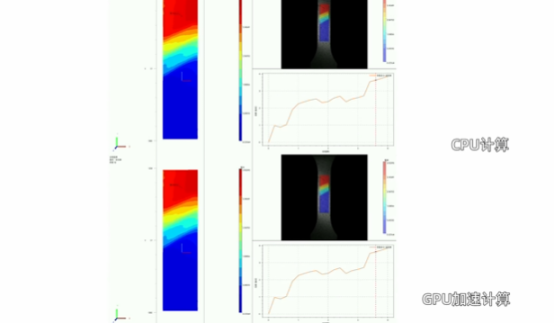

   場景1 仿真-大圖拉伸

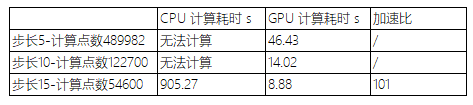

   數據規模：步長5計算點數489982，步長10計算點數122700，步長15計算點數54600。

   計算結果：CPU無法完成步長5和步長10的計算，GPU在步長15的情況下加速比擴大101倍。

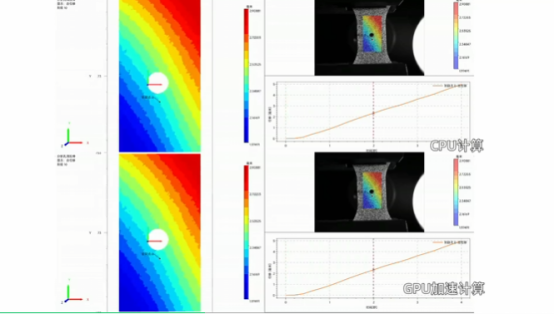

   場景2 帶孔洞拉伸

   數據規模：步長5計算點數36430，步長10計算點數9211，步長15計算點數4124。

   計算結果：GPU加速比分別為44.6倍、35倍和30倍，顯著提升計算效率。

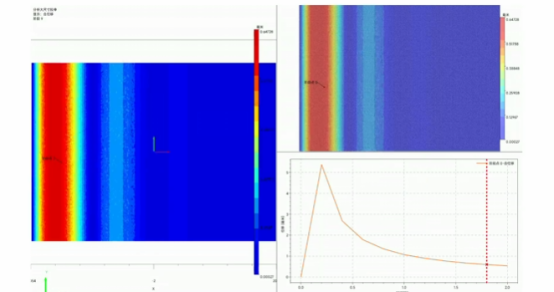

   場景3 材料拉伸

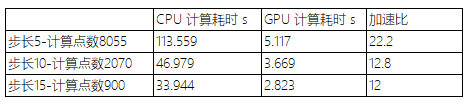

   數據規模：步長5計算點數8055，步長10計算點數2070，步長15計算點數900。

   計算結果：GPU加速比分別為22.2倍、12.8倍和12倍，計算時間大幅縮短。

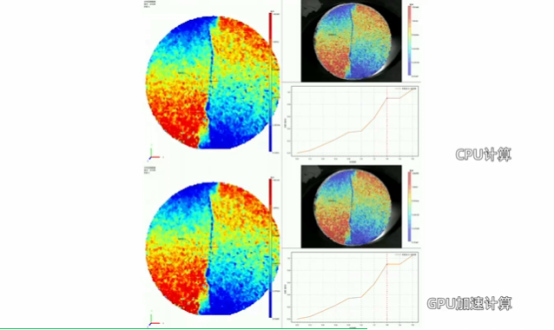

   場景4 擠壓圓盤

   數據規模：步長5計算點數12403，步長10計算點數3102，步長15計算點數1371。

   計算結果：GPU加速比分別為47倍、63.9倍和76.5倍，展現了卓越的加速性能。

   四、實驗結論

   通過四組實驗對比，相較于傳統CPU，GPU加速方法在精度、效率、適用性上有較大提升。

   1）精度：應變云圖對比顯示，GPU加速后的結果與CPU計算結果一致。

   2）效率：GPU加速全局DIC測量速度比CPU快10~70倍，顯著縮短了處理時間。

   3）適用性：無論是仿真數據和實拍數據，GPU加速均能高效完成。

   五、技術展望

   GPU加速全局DIC測量突破，不僅解決了傳統計算方式的效率瓶頸，還為材料科學、航空航天、土木工程領域帶來新的突破。GPU加速可應用于：

   •實時監測：工業生產線上實時監測材料變形，優化工藝流程。

   •復雜結構分析：對裂紋擴展、復合材料應變等復雜場景進行高效分析。

   •高精度研究：支持高分辨率圖像的全場測量，為科研提供更精確的數據支持。

   GPU加速全局DIC技術正在拓展數字圖像相關法DIC的效率邊界。千眼狼工程師們將持續迭代進化，為科學研究和工程實踐注入新的活力。
