1、技術背景

   非剛體三維重建（Non-Rigid 3D Reconstruction）是指從多視角圖像序列中重建具有時變性、可變形性、半透明性的三維物體幾何信息及動態演化過程，在科學研究與工業應用中具有重要價值：如流體力學重建高速水射流、噴霧的三維形態，用于驗證流體動力學模擬的準確性；生物力學領域重建軟組織運動、模擬血流，可為醫學研究提供三維可視化工具；工業工程領域重建火焰、電弧、流體，利于優化噴霧燃燒、焊接過程、流體機械等工藝參數，提升能效與安全。

   2、技術路徑

   非剛體三維重建主流技術多視角立體視覺（MVS）技術針對非剛體的易形變性，引入時空一致性約束和形變模型，算法不再局限于單幀圖像之間的特征匹配，而是關注一個時空體積的對應關系，通過構建一個包含空間鄰域和時間連續性的圖模型并施加平滑性約束，解算出三維點軌跡。因該方法本質仍是依賴非剛體表面紋理進行圖像特征匹配，故適用于生物軟組織如皮膚、面部等，但無法重建流體、煙霧等無紋理特征、透明或發光的非剛體。

   3、技術突破

   中科君達視界的研發工程師們?yōu)榻鉀Q上述局限，提出一種改進型多視角非剛體三維重建系統，創新性引入同步乘法代數SMART重建技術，該技術不再依賴局部特征匹配，而是將三維空間劃分為體素網格，并假設每個體素具有一定的發射或散射強度，通過將多視角二維圖像視為該三維場在不同方向上的投影，反演體素強度分布，最終獲得三維結構，解決無紋理非剛體重建問題。

   千眼狼改進型多視角非剛體三維重建系統硬件部分包括：

   高速攝像機采集陣列：由4臺千眼狼超高清高速攝像機G2110_Pro組成，5120×4096 @1000fps, 環繞性布設，確保立體視角覆蓋非剛體。

   同步觸發系統：通過B碼授時實現納秒級同步曝光，確保高速攝像機采集的多視角圖像序列嚴格對齊某一物理時刻。

   標定系統：結合棋盤格或球形標定物，完成相機內外參數聯合標定，建立像素-體素映射關系，為三維反演提供幾何基礎。

   GPU計算平臺：用于執行SMART算法，支持大規模體素空間并行計算。

   千眼狼改進型多視角非剛體三維重建系統技術實現步驟：

   第一步，4臺高速攝像機同步曝光，獲取瞬時觀測數據集。

   第二步，定義三維重建空間為規則體素網格，每個體素初始化為非負強度值。

   第三步，對于每臺高速攝像機，建立從體素空間到圖像平面的投影映射。

   第四步，采用同步乘法代數重建技術SMART對體素初始值進行迭代優化，逐輪修正投影誤差，逼近真實體素分布。

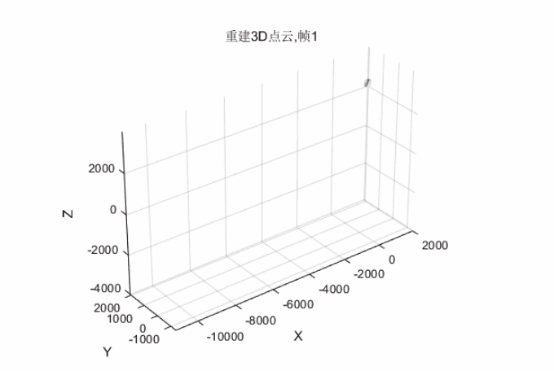

   第五步，當體素強度場收斂后，提取強度高于閾值的體素，生成初始三維點云，并運用泊松曲面重建算法處理稀疏點云，擬合成光滑閉合表面，進而生成拓撲正確的三維模型。

   4、技術差異化

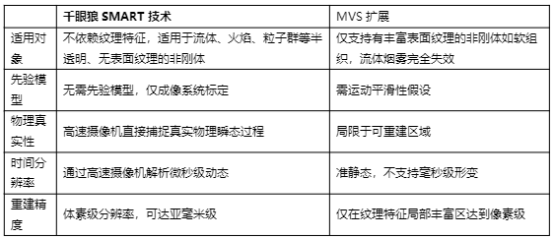

   相較于MVS擴展技術，千眼狼改進型多視角非剛體三維重建技術在適用對象、先驗知識依賴、物理真實性、時間分辨率、重建精度上具有差異化特征：

   綜上，中科君達視界提出的引入同步乘法代數的非剛體三維重建技術適用于高速高動態無紋理透明非剛體三維重建任務。

   5、應用案例

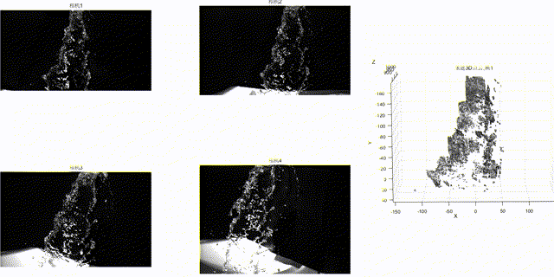

   在典型無紋理透明非剛體高速水射流三維形態重建案例中，中科君達視界工程師們使用4臺千眼狼高速攝像機同步捕捉水柱表面毛細波、初始破碎點及液滴飛濺，并采用SMART技術成功重建出水柱主體及其邊緣破碎產生的液滴三維結構。

   6、總結

   本文介紹了一種基于同步乘法代數重建技術的非剛體三維重建方法，通過將問題轉化為體素空間的反演問題，采用MLOS初始化與SMART迭代優化，解決了MVS擴展技術路徑在重建流體、煙霧、電弧等離子體等無紋理、半透明高速動態非剛體時的局限性，在流體力學研究、燃燒診斷、環境煙霧擴散分析、高速工業監測等領域中具有重要應用價值。
